TRNSYS3Dで建物モデルの表示を切り替える方法の解説です。

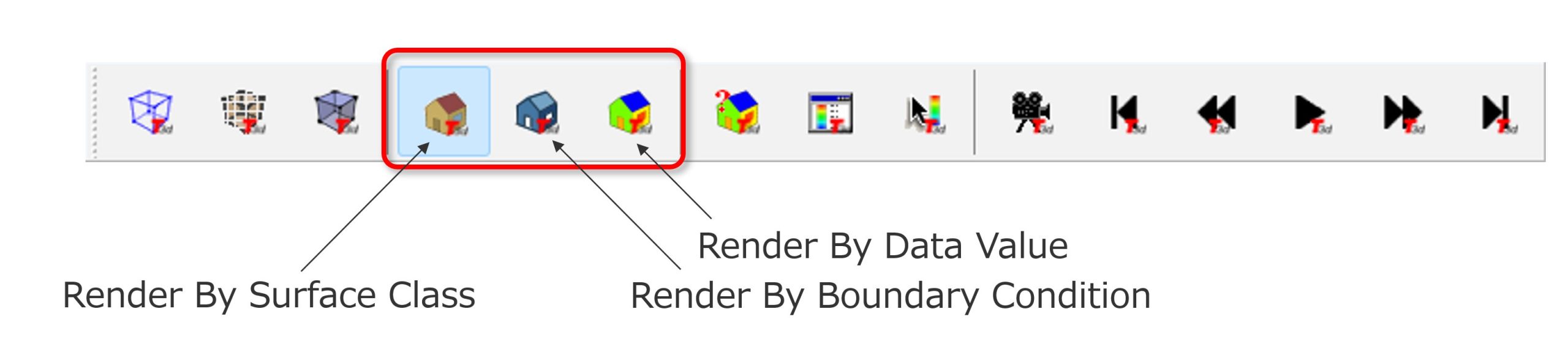

Toolbarに建物モデルをSurfaceの定義やデータによって表示を切換えるツールが用意されています。（下図）

Render By Surface Class

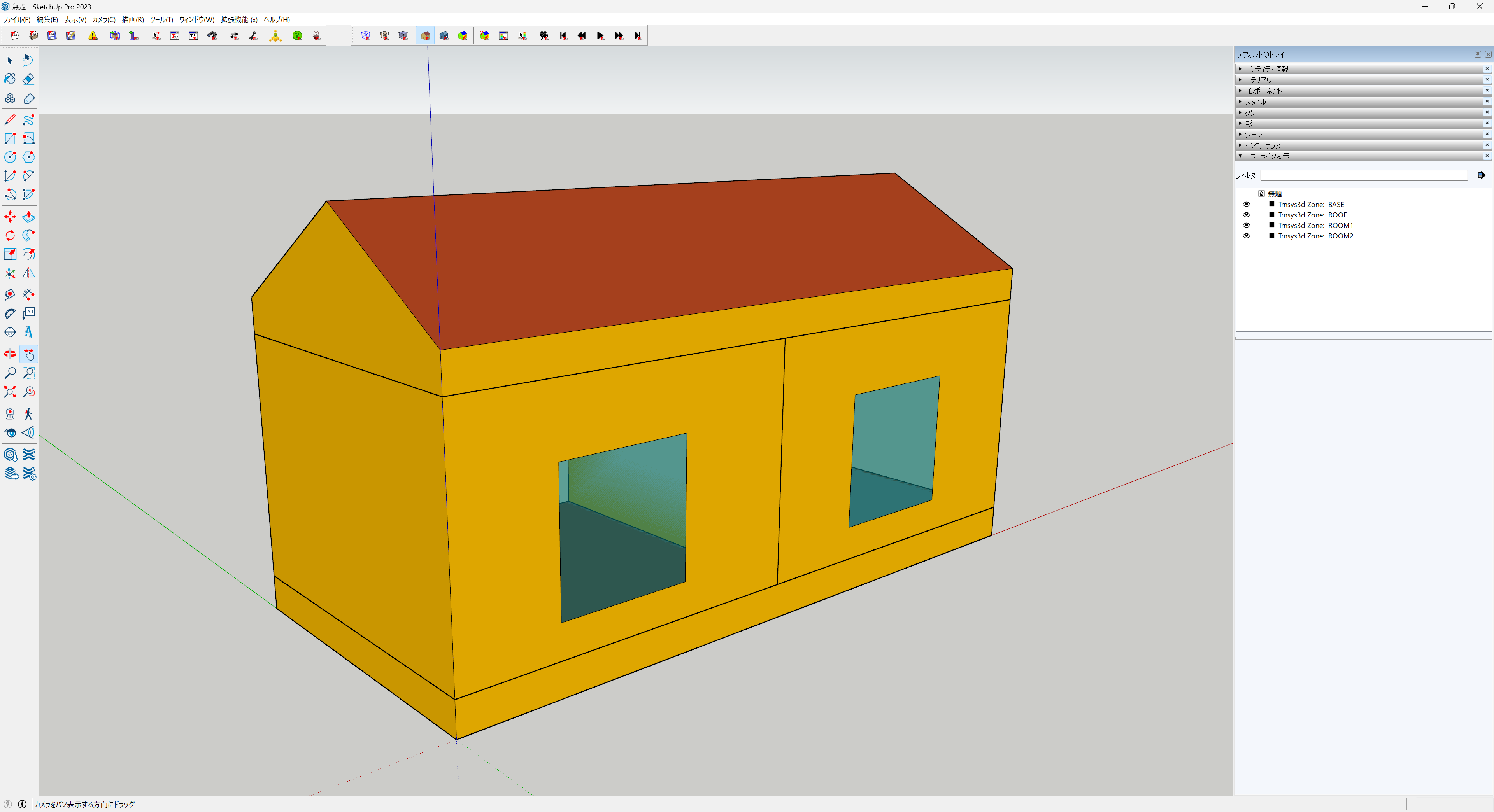

Surfaceの種類ごとに色分けした表示です。デフォルトの表示でRooｆ（屋根）やWall（壁）などがSurfaceのTypeで色分け表示されます。通常はこの表示で形状の編集や確認を行います。

Render By Boudary Condition

Boundary Condition(境界条件）で色分けして表示します。境界条件の設定漏れや位置の確認に便利な表示です。

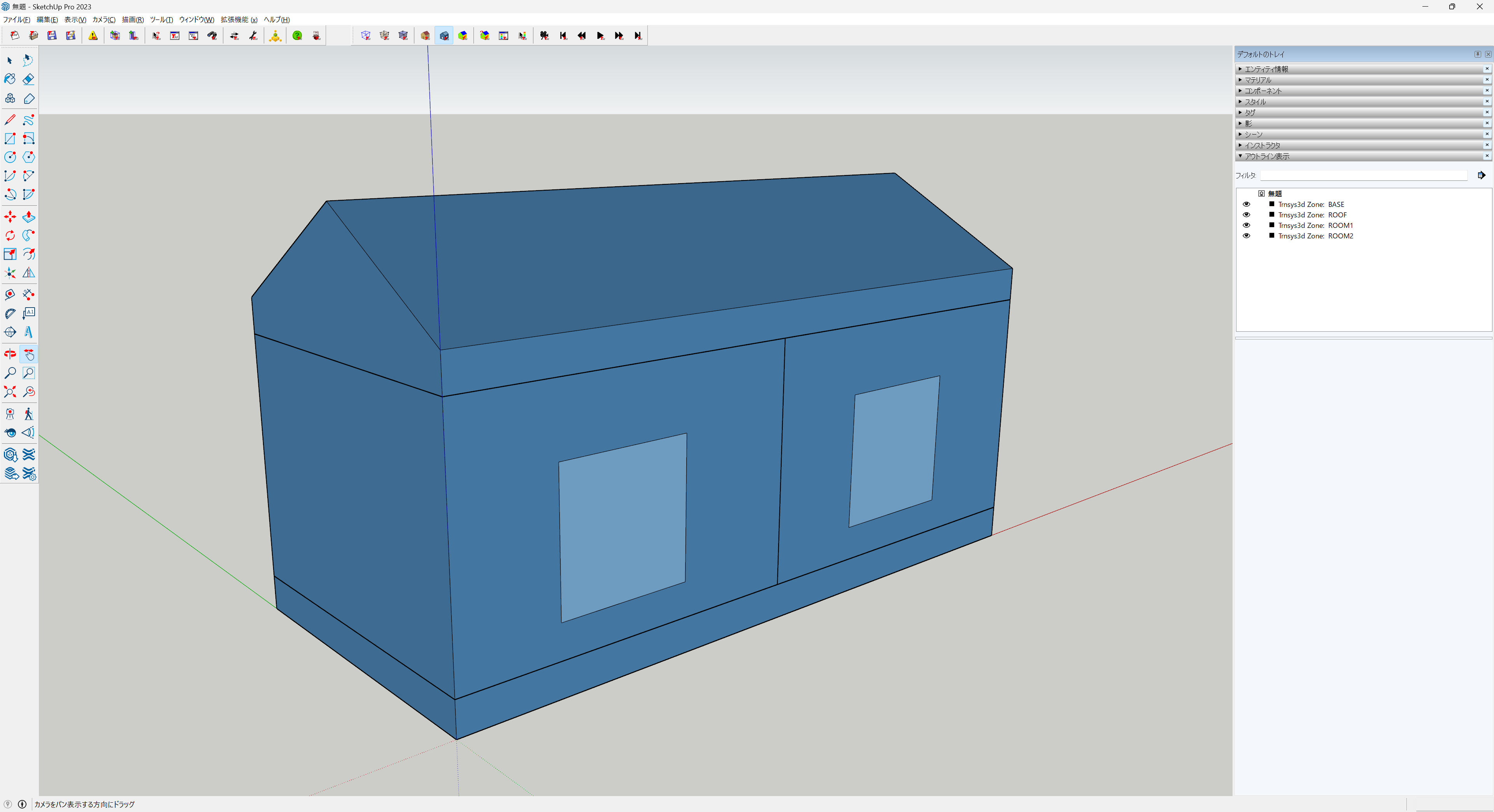

下の図では、壁や屋根は境界条件としてどちらもOutdoors（外気）なので同じ色で表示されています。

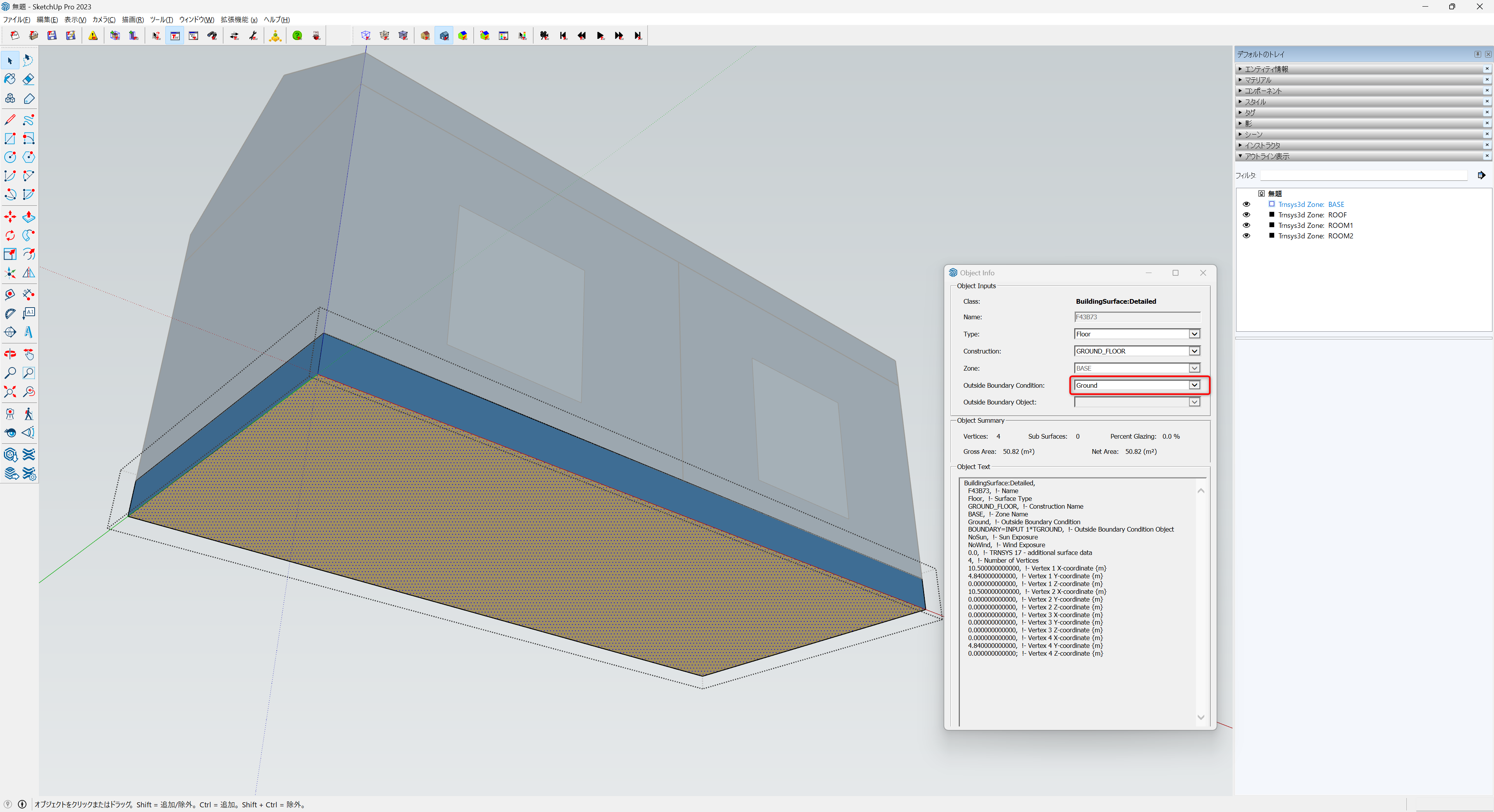

地面側のSurfaceを見ると、こちらは境界条件がGround（地面）です。外気とは異なる色で表示されていることが確認できます。

内壁や天井は境界条件がZone（他のZone）の部分のSurfaceは赤で表示されます。デフォルトの表示では内壁や天井は外からは見えません。

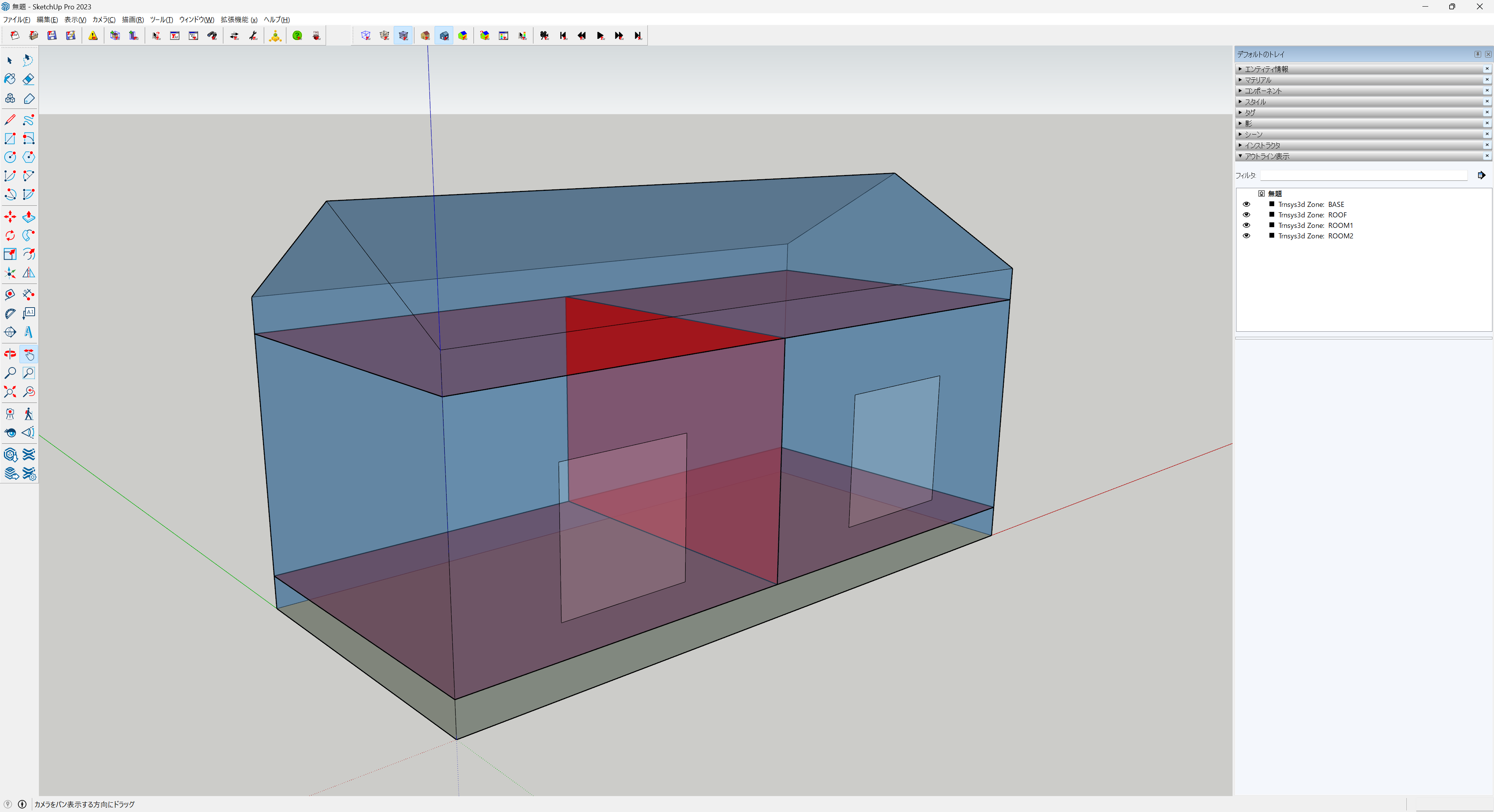

下の図ではX-Ray Modeで透過表示しています。室内の壁（境界条件が他のZoneのSuraface）、内壁や天井、床の位置が赤で表示されているのが分ります。

Render By Data Value

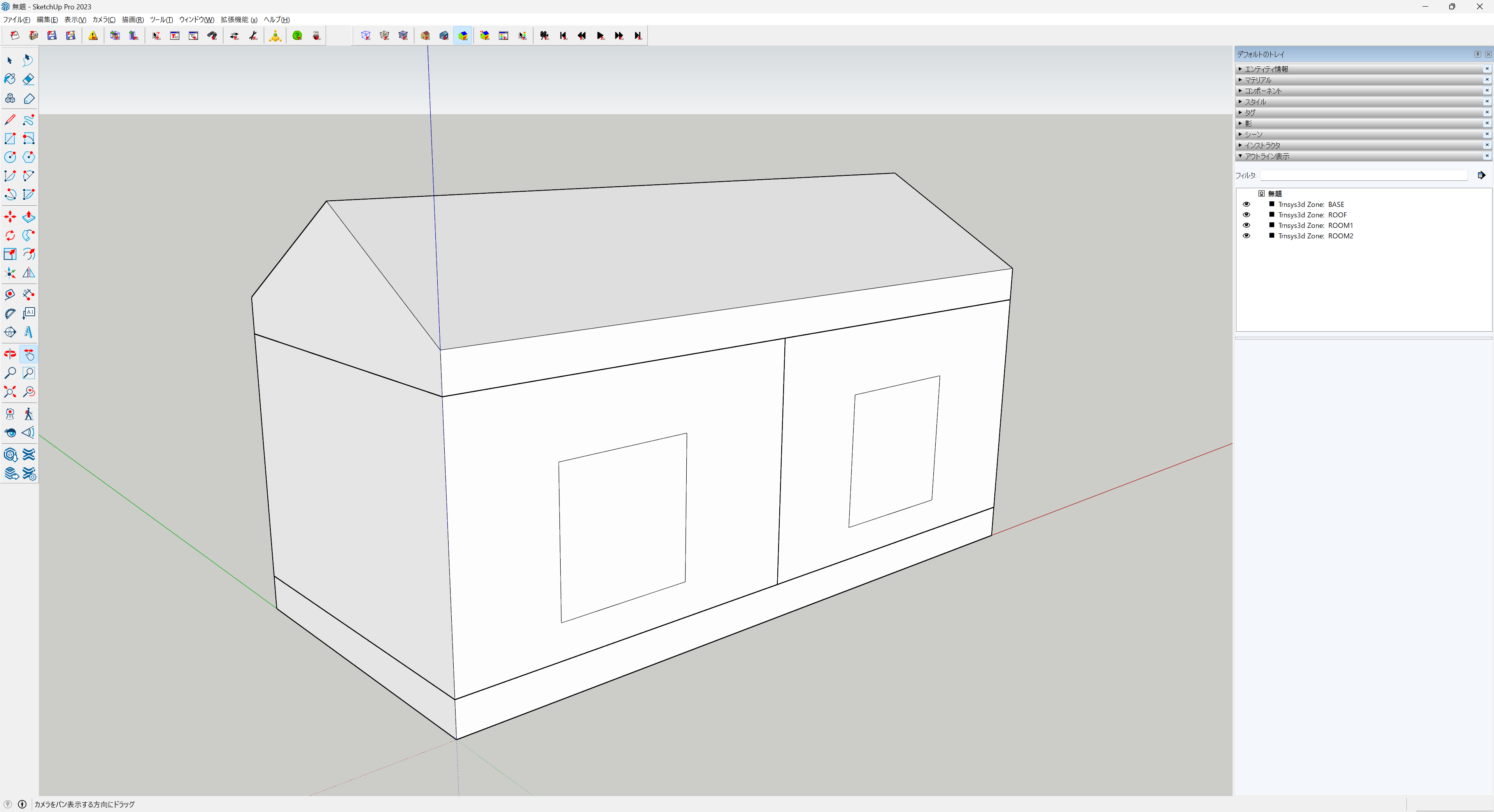

この表示を選択すると、建物全体が真っ白で表示されます。本来は指定されたデータに基づいて表示を行いますが、データが何も用意されていないとこのような表示になります。

データの表示の設定はリンク先の記事でまとめています。詳しくはこちらをご覧下さい。

動作環境

以下の環境で動作を確認しています。

• Windows11 Pro(64bit, 22H2)
• TRNSYS18.05.0001(64bit)
• SketchUp Pro 2023 / TRNSYS3D plugin
