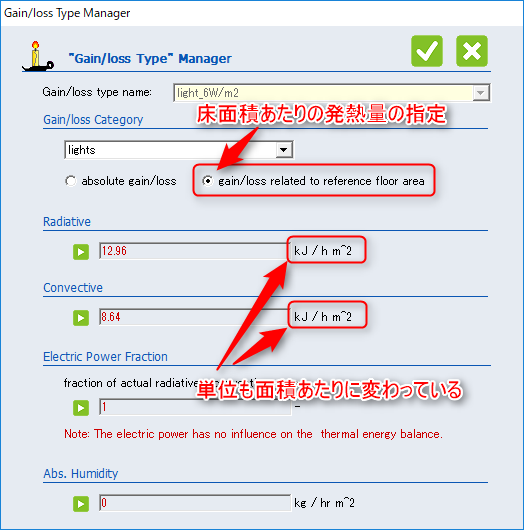

TRNSYS18/TRNBuildのGainsに面積単位の発熱量のオプションが追加されました。図はライブラリに用意されている照明のGain「light_6W/m2」の定義です。新たに面積あたりのGainを指定するオプションが増えています。

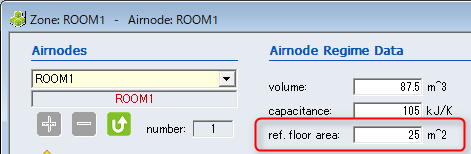

関連してZoneの定義に床面積（ref. floor are)が追加されています。この面積の値はTRNSYS3Dのデータからインポートする際に図形の情報から自動的に設定されます。（もちろん後から任意の値に変更する事も可能です）

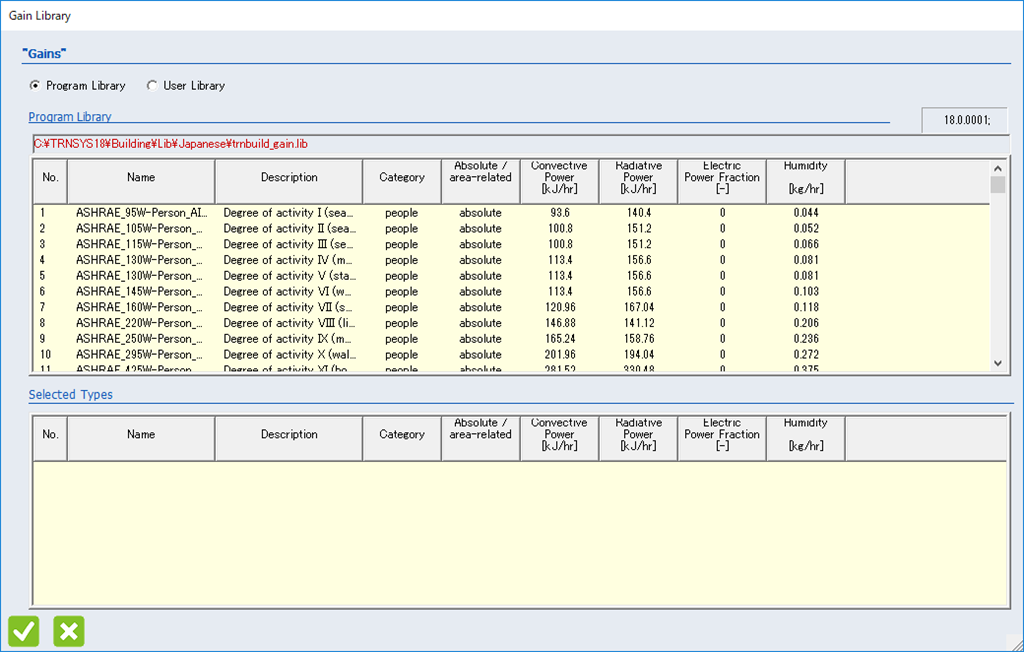

標準的な発熱源は予めライブラリ登録されているので、そこから選んで使用することも可能です。(名称や説明の単位がWになっていて分かり易い)

注意点としては、面積単位の発熱量を選んだ場合でも、面積単位のオップションの指定が必要です。これを忘れると1㎡相当の発熱量で扱われてしまうので、必ずオプションを選択してください。

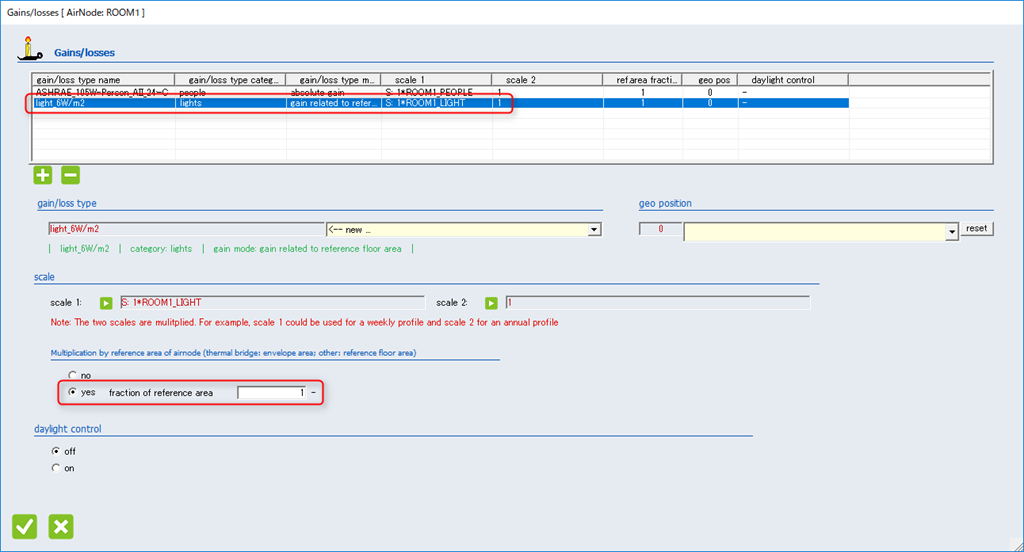

下の図ではZoneへ「light_6W/m2」を割り当て、Multiplication by reference area of arinodeでyesを選択して面積単位のオプションを指定しています。

Outputで確認

で、実際にGainが機能しているか確認してみます。Output（NType)に新しい項目が追加されています。以下の例は、TRNSYS18基本操作ガイドで作成したモデルから在室者、照明機器の発熱量を出力した例です。

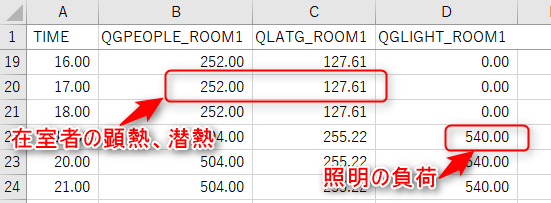

照明負荷を確認すると6W/m2×25m2で150W、これをkJ/hに換算すると540kJ/h。確かに面積単位で指定した負荷が確認できます。

在室者は顕熱252kJ/h(151.2kJ/h+100.8kJ/h),潜熱127.61kJ/h(0.052kg/hr*2454kJ/kg)で、こちらも負荷として正しく計算されています。この例では人数で指定していますが、照明と同じように面積単位で指定することも可能です。

このようにZoneの値に床面積（ref floor area）が増えたことで、面積単位の指定がやりやすくなりました。

動作環境

TRNSYS18.00.0014
Windows10 Pro (64bit)
