TRNSYS3Dってドキュメントを読んでもZoneを一つ作るのも最初は結構大変です。慣れりゃなんてことない作業なんですけどね。そんなわけで復習を兼ねてビデオを作ってみました。 https://youtu.be/Gh4TDUz85wY と、ここまで来て、ふとYouTubeで"TRNSYS3D"で検索し…

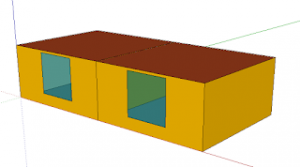

TRNSYS3Dのドキュメントには床/天井の作り方しか載っていないので、間仕切り壁に挑戦してみました。 まずはゾーンを2つ作ります。画面上ではゾーンが隣接していますが、データとしては別々のゾーンになっています。接している壁の属性を設定して間仕切りとし認識させます。なお、右側のゾーンがROOM1、左側…

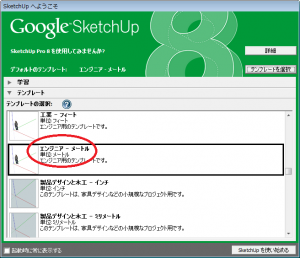

Google SketchUpの起動 テンプレートを選択する 起動するとテンプレートの選択画面が表示されます。ここではリストの真ん中ぐらいにある「エンジニア　-　メートル」を選択します。 なんで「建築デザイン」じゃないだという疑問は横に置いて、選択してください。（たぶん単位と精度の問題）   「エン…

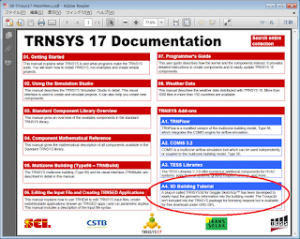

TRNSYS17からGoogle SketchUpでモデルが建物のモデルが作れるようになっています。それをやってくれるのがTRNSYS3Dというプラグイン。 以前はSimCADという建物のモデル（Buiファイル）を作るツールがありましたが、あれの3D版みたいなものですね。たぶん。TRNSYS3DはG…

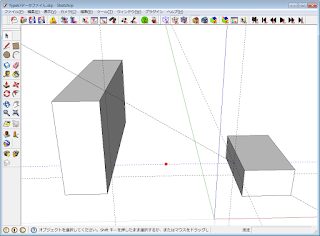

前回の「TRNSYSで日射障害物を扱う」では、ひとまず1方位分を試してみました。 方位は通常16方位ぐらいは使うので、せめて方位のガイドラインぐらいは一気に描きたいもの。ふつうCADだと等間隔でコピーする機能とかあるので、SketchUpの機能を探し見たらありました。 以下、簡単な操作方法のメモです…

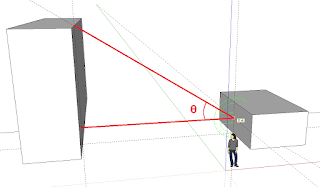

TRNSYSで地形や近隣の建物など日射障害物を扱う場合、Shading Mask(Type67)というコンポーネントが用意されています。 これ、計算には方位別（Surface Angle（α））の障害物の高さ（Angular Height（θ））を指定したデータファイルが必要になります。 計算の理屈…
